铜编织线软连接铜编织带裸铜接地线镀锡铜编织带接地线

产品名称

紫铜铜编织带/裸铜编织线

产品型号

TZ-15/(数字)mm2，mm2即平方毫米

产品应用

柔性铜编织线可用于电气安装、开关设备、电炉及蓄电池等，起到柔性导电及柔性接地的作用。常用于电缆附件接地线、幕墙接地线及其他设备之前的导电、导热及柔性连接用。

产品材质

T2紫铜，含铜量99.95%以上，表面铜本色

线径

常规线径0.15mm，可定做0.05mm,0.07mm,0.10mm,0.12mm,0.20mm等线规的铜编织线。

常规碇数（股数）

24碇、32碇、36碇、48碇、64碇、96碇

常规层数

单层、双层、三层、四层、五层等

包装方式

常规无轴空心成卷包装，可按客户需求木轴或塑轴包装，需另外收费。

常规蛇皮袋发货，可按客户需求木箱发货，需另外收费。

 常规截面积

1.5mm2、2mm2、2.5mm2、4mm2、6mm2、8mm2、10mm2、12mm2、16mm2、20mm2、25mm2、35mm2、50mm2、70mm2、100mm2、120mm2

可定制单层min:0.5mm2，单层max:500mm2铜编织线。

常规宽度

每种截面积的铜编织线宽度、厚度均不相同

相同截面积的铜编织线因层数不同宽度、厚度也不相同

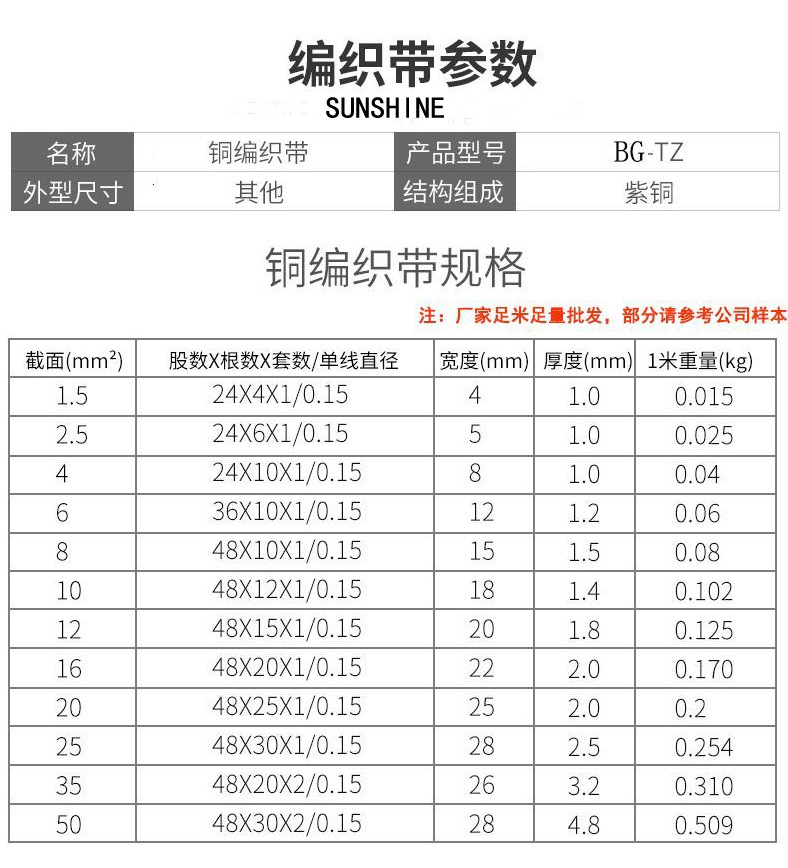

铜编织线规格表

标称截面积

计算截面积

结构

自然线宽(mm)

自然线厚(mm)

参考重量(kg/km)

2mm2

2.12mm2

24*5*1/0.15

5

0.6

21

2.5mm2

2.54mm2

24*6*1/0.15

6

0.7

25.4

4mm2

4.24mm2

24*10*1/0.15

8

0.8

42

4mm2

3.81mm2

36*6*1/0.15

10

0.7

38

6mm2

6.36mm2

36*10*1/0.15

12

0.8

63

8mm2

8.48mm2

48*10*1/0.15

13

0.8

85

10mm2

10.17mm2

48*12*1/0.15

15

1

102

10mm2

10.60mm2

40*15*1/0.15

15

1.2

106

12mm2

12.72mm2

48*15*1/0.15

20

1.2

127

16mm2

16.96mm2

48*20*1/0.15

22

1.3

170

20mm2

21.20mm2

48*25*1/0.15

25

1.4

212

25mm2

25.43mm2

48*30*1/0.15

30

1.5

254

25mm2

25.43mm2

48*15*2/0.15

20

2.5

254

35mm2

33.91mm2

64*30*1/0.15

40

1.5

340

35mm2

33.91mm2

48*20*2/0.15

25

2.6

340

50mm2

50.86mm2

64*45*1/0.15

50

1.8

510

50mm2

50.86mm2

48*30*2/0.15

30

3

510

50mm2

50.86mm2

48*20*3/0.15

25

4

510

70mm2

70.65mm2

80*50*1/0.15

70

2

706

70mm2

67.82mm2

64*30*2/0.15

40

3

680

75mm2

76.30mm2

48*30*3/0.15

32

4.5

763

100mm2

101.72mm2

96*60*1/0.15

100

2

1017

100mm2

101.72mm2

64*45*2/0.15

52

4

1017

100mm2

101.72mm2

48*30*4/0.15

35

6

1017

120mm2

118.68mm2

96*70*1/0.15

120

2.5

1190

120mm2

122.91mm2

48*30*4+48*25*1/0.15

37

8

1230

  注：可根据客户要求定制非标规格铜编织线，或非标线径铜编织线。
